Trituradora de cono hidráulica monocilíndrica serie GP

Hongxu Machinery Co., Ltd., un fabricante profesional de equipos de procesamiento de materiales sólidos, se enorgullece de presentar nuestra trituradora de cono hidráulica monocilíndrica serie GP. Esta serie de trituradoras puede procesar materiales duros como granito, es adecuada para trituración secundaria a cuaternaria y permite la conmutación de múltiples cámaras reemplazando piezas de desgaste. El mantenimiento también es sencillo. Con el completo servicio posventa de Hongxu Machinery, esta serie de trituradoras garantiza un funcionamiento estable y eficiente para empresas mineras de arena de tamaño mediano y grande.

Enviar Consulta

Descripción del Producto

La trituradora de cono hidráulica de un solo cilindro serie GP utiliza un motor eléctrico como fuente de energía. Utiliza un eje horizontal y engranajes para transmitir potencia, lo que hace girar el manguito excéntrico. Luego, esta rotación hace que la pared trituradora realice un movimiento oscilante excéntrico. Durante las operaciones de trituración, se produce un cambio periódico en la distancia entre la pared de trituración y la pared de la mandíbula, logrando así una compresión y trituración continua de materiales duros como granito, mineral y guijarros de río, completando el procesamiento desde materias primas hasta productos terminados que cumplen con los requisitos de tamaño de partículas. El equipo adopta un diseño modular; la misma unidad principal puede cambiar entre diferentes tipos de cámara para trituración gruesa, media y fina simplemente reemplazando las piezas resistentes al desgaste. Además, el puerto de descarga se puede ajustar dinámicamente mediante presión hidráulica mientras el equipo está en funcionamiento. Combinado con piezas resistentes al desgaste mecanizadas con precisión (no se requiere embalaje para la instalación), esto simplifica significativamente la operación y el mantenimiento, lo que lo hace adecuado para las necesidades de trituración multiproceso de empresas mineras y de arena y grava de tamaño grande y mediano.

Parámetros técnicos

modelo	cavidad	Puerto de alimentación (mm)	Tamaño máximo de partículas de alimentación (mm)	Descarga mínima de material (mm)			Descarga máxima (mm)			Potencia del motor (kilovatios)	Peso de la unidad principal (kg)
modelo	cavidad	Puerto de alimentación (mm)	Tamaño máximo de partículas de alimentación (mm)	ataque	ataque	ataque	ataque	ataque	ataque
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Las cifras de capacidad de producción que aparecen en la tabla son solo de referencia y se aplican únicamente al granito de dureza media con una densidad aparente de 1,6 t/m³ cuando la cámara de trituración está llena. Los resultados de referencia para otros materiales se pueden aproximar convirtiendo la densidad aparente.

Los diferentes tipos de cámaras y carreras tienen diferentes rangos de puertos de descarga aplicables. Encuentre el tamaño del puerto de descarga permitido en la tabla de parámetros principal y combínelo con la referencia de capacidad de producción. La descarga máxima aumentará a medida que la pared de trituración y la pared de la cámara de molienda se desgasten.

Análisis estructural

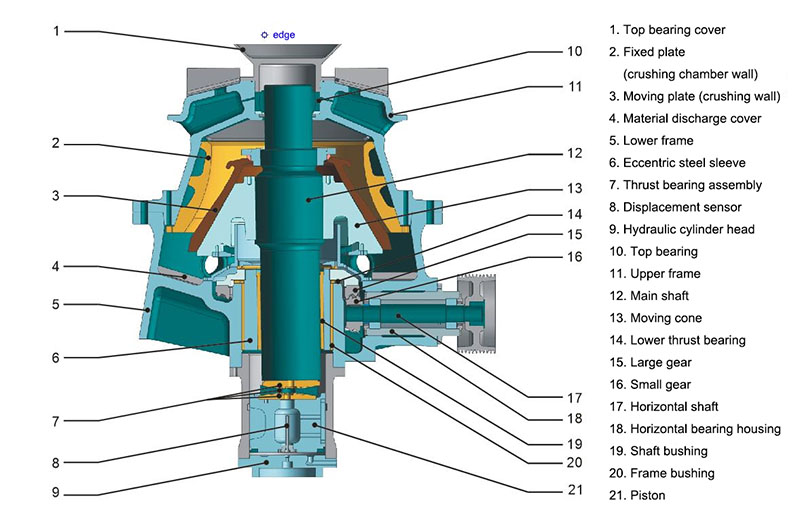

Este diagrama muestra la estructura de la trituradora de cono hidráulica de un solo cilindro serie GP, que consta principalmente de una cubierta de cojinete superior, una placa fija (pared de mandíbula), una placa móvil (pared de trituración), un marco, un manguito de acero excéntrico, un sistema hidráulico y componentes de transmisión.

GP series single-cylinder hydraulic cone crusher

Características del producto

1.Adaptabilidad de múltiples cámaras: la misma unidad principal puede cambiar entre cámaras de trituración gruesa, media y fina simplemente reemplazando piezas resistentes al desgaste. Cubre escenarios de trituración secundaria a cuaternaria y se adapta de manera flexible a diferentes requisitos de proceso.

2.Excelente forma de partícula del producto terminado: la trituradora tiene una estructura de cámara de trituración optimizada, una frecuencia de trituración y excentricidad razonables. Cuando se combina con el principio de trituración en capas, produce productos terminados con tamaño de partícula uniforme y forma de partícula regular, que cumplen con los estándares de agregados de alta calidad.

3. Rendimiento de capacidad excepcional: un marco robusto admite operaciones de alta potencia y el diseño de gran excentricidad aumenta aún más el rendimiento del material, lo que permite operaciones estables de trituración de gran volumen.

4.Costo total controlable: el diseño optimizado de la cámara y las piezas resistentes al desgaste de alta calidad reducen el consumo unitario de acero. Los modos de trituración en capas y alimentación completa mejoran la utilización del equipo y controlan eficazmente los costos de producción.

5.Operación y mantenimiento convenientes y eficientes: el puerto de descarga de la trituradora admite un ajuste hidráulico dinámico. Puedes ajustarlo a la potencia ideal con un botón cuando la trituradora está funcionando. Sus piezas resistentes al desgaste están mecanizadas con precisión, por lo que no es necesario utilizar relleno al instalarlas. Esto permite una rápida sustitución de las piezas y reduce significativamente el tiempo de inactividad.

6.Alto grado de automatización: La trituradora está equipada con un sistema de control PLC. Los datos de funcionamiento y el estado del equipo se muestran en la pantalla táctil en tiempo real. El funcionamiento es fácil de entender y sencillo. Las grandes líneas de producción pueden funcionar de forma totalmente automática, lo que reduce la necesidad de trabajo manual.

Garantía posventa

Hongxu Machinery ofrece soporte posventa completo para su trituradora de cono hidráulica monocilíndrica serie GP. El equipo profesional de la empresa puede responder rápidamente a necesidades como la configuración del equipo y la reparación de fallas de la máquina. El equipo también brinda orientación sobre el reemplazo de piezas resistentes al desgaste y ofrece servicios de inspección regulares. Además, el equipo optimizará los parámetros del equipo en función de las condiciones de producción de los clientes para garantizar que el equipo funcione de manera estable y eficiente durante mucho tiempo.
